儀欣公司生產的氣動薄膜角式調節閥閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。氣動薄膜角式調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成，具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
 |
 |
| 氣動薄膜角式調節閥 | 氣動薄膜角式調節閥 |
| 公稱通徑(mm) | 6 | 10 | 15 | 25 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(mm) | 3 | 4 | 6 | 4 | 5 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 |
| 流量系數Kv | 0.04 | 0.1 | 0.1 | 0.4 | 0.4 | 1 | 1.6 | 2.5 | 4 | 6.3 | 8 | ||||||||
| 0.16 | 0.4 | 0.16 | 1 | 1.6 | 2.5 | 0.63 | 1 | 1.6 | 2.5 | 4 | |||||||||
| 0.063 | 0.25 | 0.25 | 0.63 | ||||||||||||||||
| 公稱通徑(mm) | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||||
| 閥座直徑(mm) | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | 65 | 125 | 100 | 150 | 125 | 200 |
| 流量系數 | 6.3 | 8 | 16 | 8 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | 100 | 250 | 160 | 400 | 250 | 600 |
| 可調范圍 | Kv值<18時 R=20：1；Kv值>18時 R=30：1 | ||||||||||||||||||
| 公稱壓力 | 16、22、32MPa | ||||||||||||||||||
| 閥芯形式 | 套筒導向單座柱塞型閥芯 | ||||||||||||||||||
| 流量特性 | 直線 | ||||||||||||||||||
| 作用形式 | 氣開式、氣關式 | ||||||||||||||||||
| 工作溫度 | 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ | ||||||||||||||||||
| 法蘭標準 | 符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產 | ||||||||||||||||||
| 執行機構 | ZHA/B型多彈簧氣動薄膜執行機構 | ||||||||||||||||||
| 可配附件 | 定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等 | ||||||||||||||||||
| 公稱通徑(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 可調范圍 | 30：1 | |||||||||||||||
| 公稱壓力 | 標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa | |||||||||||||||
| 閥芯形式 | 單座柱塞型閥芯 | |||||||||||||||
| 流量特性 | 直線、等百分比 | |||||||||||||||
| 工作溫度 | 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ | |||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產 | |||||||||||||||
| 零件名稱 | 閥體 | 閥桿 | 閥芯 | 閥座 | 填料 | 壓縮彈簧 | 波紋薄膜 |
|---|---|---|---|---|---|---|---|
| 材料 | 40鍛鋼 不銹鋼 鉬二鈦 |
2Cr13 不銹鋼 鉬二鈦 |
2Cr13或堆 焊鈷鉻鎢 硬質合金 |
2Cr13或堆 焊鈷鉻鎢 硬質合金 |
V形 聚四氟乙烯圈 |
60Si2Mn | 丁睛橡膠 夾尼襯里 |
 |
 |

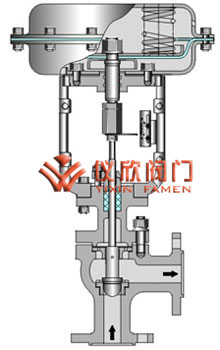

| 氣動角形高壓調節閥結構圖 | 氣動角形高壓調節閥特性曲線 |
| 序號 | 項目 | 單位 | 不帶定位器 | 帶定位器 | |
|---|---|---|---|---|---|
| 1 | 基本誤差 | ％ | ±4 | ±1 | |
| 2 | 回差 | ％ | 2.5 | 1 | |
| 3 | 死區 | ％ | 1.5 | 0.1 | |
| 4 | 允許泄漏量 | ％ | 為C值的0.01％，對C≤4.Q泄≈0 | ||
| 5 | 額定流量系數Kv偏差 | C≤4 | ％ | ±15 | |
| 流量特性誤差 | C>4 | ％ | ±10 | ||
 |
 |
 |

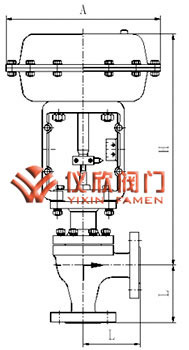

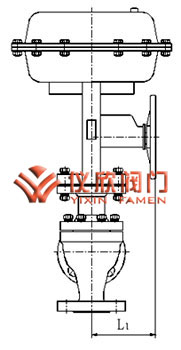

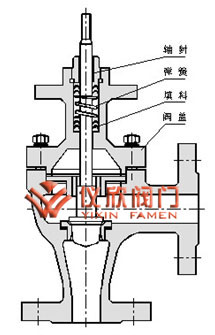

| 氣動角形高壓調節閥外型尺寸圖（普通型） | 氣動角形高壓調節閥外型尺寸圖（側裝手輪） | 氣動角形高壓調節閥剖面圖 |
| 公通徑 (mm) |
6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1(mm) | 100 | 105 | 105 | 120 | 135 | 190 | 225 | 275 | 315 | 365 | 400 | 510 | |
| L2(mm) | 83 | 90 | 105 | 120 | 135 | 165 | 190 | 215 | 260 | 290 | 300 | 400 | |
| 薄膜式 | H(mm) | 407 | 406 | 425 | 401 | 493 | 502 | 500 | 630 | 630 | 620 | 848 | 910 |
| D(mm) | 285 | 360 | 470 | 620 | |||||||||
| 重量(KG) | 37 | 43 | 46 | 52 | 93 | 160 | 123 | 224 | 297 | 442 | 650 | 780 | |
| 活塞式 | H(mm) | 527 | 526 | 545 | 521 | 586 | 595 | 593 | 655 | 655 | 645 | 758 | 820 |
| D(mm) | 264 | 352 | 490 | ||||||||||
| 重量(KG) | 51 | 57 | 60 | 66 | 92 | 105 | 122 | 217 | 290 | 435 | 628 | 758 | |
