一、气动V型球阀 概述

ZSHV气动V型球阀是一种具有全新设计理 念及结构的新型 V 型调节球阀，与传统的硬密封 V 型球阀 相比，密封更可靠，性能更优良。
主要特点有：
1、 气动V型球阀阀座采用新型高弹性耐高温材料及特殊的热处理工 艺，密封副采用碟片式密封结构，耐磨性好，摩擦力 小，球芯不易卡死，密封优良，使用寿命长；
2、 气动V型球阀球芯呈特殊扇形，阀在关闭时，V 型缺口与阀座产生 楔形剪切作用，具有极好的切断性能和调节性能。 该阀广泛适用于控制纸浆、污水、含有纤维和固体颗粒悬浊介质以及高温蒸汽、干气体等介质。

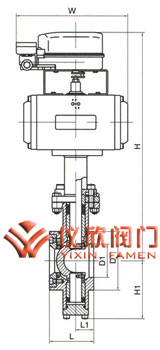

气动V型球阀	气动V型球阀尺寸图

二、气动V型球阀 阀体及内件技术参数

型式	直通两体式铸造?V 型球阀?DN25～200 直通整体式铸造?V 型球阀?DN250～300
公称通径	DN25、32、40、50、65、80、100、125、150、200、250、300
公称压力	ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
连接形式	法兰连接：RF、FM，标准按?? ?ANSI B16.5；JIS B2201；HG20596（或?GB9113-2000）
阀体材质	WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，? CF8M / SCS14A 阀体、阀内件材料的组合及工作温度范围请参阅表?1
使用温度	常温型：-29～+150℃ 高温型：+150～+450℃
填料	常温型：楔型聚四氟乙烯填料 高温型：柔性石墨成型填料
与执行机构连接	符合?ISO 5211/1～5211/3-1982

阀芯型式	V 型缺口阀芯
流量特性	近似等百分比性，请参照图?2
流量系数	请参见表?2
阀内件材质	阀体、阀内件材料的组合及工作温度范围请参阅表?1
球芯转角	90°
扭矩	请参见表?4

三、气动V型球阀 执行机构性能参数

型式	GT 型气缸执行机构
供气压力	0.40～0.70MPa
气源接头	Rc1/4
环境温度	-30～+70℃
选配附件	定位器、空气过滤减压阀、电磁阀、限位开关、手轮机构、其它

整机性能

作用方式	单作用气缸执行机构：正作用（气压增加阀闭）；反作用（气压增加阀开） 双作用气缸执行机构：随输入定位器信号的增加阀开或阀闭
可?? ?调?? ?比	300：1
阀座泄漏量	金属阀座：符合?FCI 70-2-1998（ASME B16.104）和?GB4213-1992? Ⅳ级? 和? Ⅴ级? 要求
回差	1.5%（带定位器）
线性	±1.5%（带定位器）
始终点偏差?	±2%
允许压差?	请参阅? 表?5
外形尺寸和重量	请参阅? 表?8、9、10? 和? 图?3、4、5

特殊规格

阀体组件特殊检查	流量特性检查、材料检查（实验报告）、非破坏检查、放射线检查
阀体组件特殊清洗	完全除油、除水处理
阀体组件? 及? 执 行机构特殊规格	特殊材质处理	禁铜处理		特殊空气配管和特殊接头
	防沙、防尘型	防强腐蚀型		真空工作条件用
	热带地区用	寒带地区用		指定色涂层
	接触大气部分?SUS 不锈钢螺栓、螺母		快速开启或关闭时间

四、气动V型球阀 主要零件材料及内部结构

本体材质为碳钢
1	底座	WCB	LCB	WC9
2	阀体	WCB	LCB	WC9
3	下阀轴	2Cr13	2Cr13	2Cr13
4	密封圈	PTFE/PPL PPL
5	V球	CF8	CF8M	CF3M
6	上阀轴	2Cr13	2Cr13	2Cr13
7	填料	柔性石墨/PTFE
8	填料压盖	WCB	LCB	WC9
9	压板	WCB	LCB	WC9
本体材质为不锈钢
1	底座	CF8	CF8M	CF3M
2	阀体	CF8	CF8M	CF3M
3	下阀轴	304	316	316L
4	密封圈	PTFE/PPL
5	V球	CF8	CF8M	CF3M
6	上阀轴	304	316	316L
7	填料	柔性石墨/PTFE
8	填料压盖	CF8	CF8M	CF3M
9	压板	CF8	CF8M	CF3M

五、气动V型球阀 KV值及流量特性

公称通径（mm）	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径（mm）	28	31	37	40	53	66	89	104	130	173	212	255
流量系数?Kv	30	35	56	90	140	230	387	600	965	1567	2400	3900

六、气动V型球阀 允许压差

阀配用 GTE 单作用气缸执行机构 （带定位器）

执行机构	气源压力 （MPa）	允许压差（MPa）
		公称通径（mm）
		25	32	40	50	65	80	100	125	150	200	250	300
GTE100-08	0.5	4.0	2.3	2.3	1.6
GTE115-10					4.0
GTE190-10						4.0	2.3
GTE210-10								2.3
GTE255-08									1.6	1.6
GTE255-10									2.3		1.6
GTE300-10										2.3	2.3
GTE350-10												2.0	1.6

阀配用 GTD 双作用气缸执行机构 （带定位器）

执行机构	气源压力 （MPa）	允许压差（MPa）
		公称通径（mm）
		25	32	40	50	65	80	100	125	150	200	250	300
GTD090	0.5	4.0	4.0	4.0	1.6
GTD100					4.0
GTD145						4.0	2.3
GTD160								2.3	2.3
GTD210										2.3	1.6
GTD255											2.3
GTD300												2.3
GTD350													2.3

七、气动V型球阀 尺寸及重量

公称通径	H	H1	H2	H3	L	L1	D	重量	气源接口
25	380	57	160	73	50	177	64	9	G1/8”
32	420	60	175	93	55	203	76	10	G1/4”
40	440	63	190	93	60	216	82	19
50	480	92	200	93	75	284	100	36
65	510	100	230	108	145	290		48
80	600	108	250	108	165	368		70
100	680	117	270	108	194	420		98
125	750	140	320	135	210	583		240
150	850	177	355	135	222	662		252
200	920	200	425	138	243	1359		340	M16ⅹ1.5
250	1150	252	520	138	297	1448		562
300	1400	270	575	138	338	1850		610
350	1500	300	655	138	450	1850		892
400	1600	340	740	138	500	1850		956
