ZJSP气动单座调节阀

一、气动单座调节阀 概述

气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。气动单座调节阀产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。

气动单座调节阀	气动单座调节阀

二、气动单座调节阀 主要零件材料

零件名称	材料	温度范围
阀体上阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-250～550℃
阀芯、阀座	1Cr18Ni9	-250～550℃
	0Cr18Ni12Mo2Ti	-250～550℃
填 料	聚四氟乙烯	-40～200℃
膜 片	丁晴橡胶夹增强涤沦织物
压缩弹簧	60Si2Mn
膜 盖	A3

三、气动单座调节阀 主要性能指标

公称通径mm			20				25	40		50	65	80	100	150		200	250	300	350	400
阀座直径mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可与本公司 商洽生产
额定流量 系数Kv		直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公称压力MPa			0.6   1.6   4.0   6.4
行程mm			10				16	25			40			60			100
流量特性			直线、等百分比、快开型
介质温度℃			-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰标准			符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式			直通单座铸造球型阀
阀芯材质			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式			普通式(常温型)、热片式(中温型)、低温型
可调比R			50:1
气源接头			M16×1.5

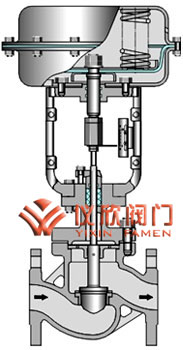

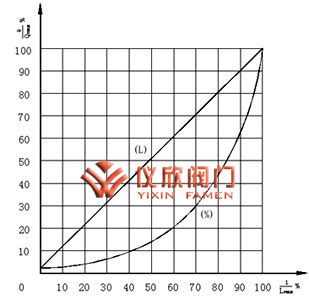

气动单座调节阀内部结构图	气动单座调节阀流量特性图

四、气动单座调节阀 主要技术参数

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面积cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
弹簧范围KPa	20～100(标准):40～200; 80～240; 20～60; 60～100

五、气动单座调节阀 性能指标

项目		指标值	项目				指标值
基本误差%	不带定位器	±5.0	始 终 点 偏 差 %	气关	不带定位器	始点	±5.0
	带定位器	±1.0				终点	±2.5
回差%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤1.0		气开	不带定位器	始点	±2.5
						终点	±5.0
死区%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤0.4	允许泄漏量L/h				1×10-4×阀额定容量
额定行程偏差%		±2.5

六、气动单座调节阀 允许压差

开关方式	执行机构型号	弹簧范围KPa	气源压力KPa	需要附件	公称通径(阀座直径)mm
					25				25	40		50	65	80	100	150		200	250	300
					(10)	(12)	(15)	(20)		(32)	(40)					(125)	(150)
气 关	ZHA -22	20～100 20～100 40～200	140 250 140	P P P或R	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA -23	20～100 20～100 40～200	140 250 400	P P P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA -34	20～100 20～100 40～200	140 250 400	P P P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA -45	20～100 20～100 40～200	140 250 400	P P P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.06 0.37 0.51	0.04 0.25 0.36
气 开	ZHB -22	20～100 40～200 80～240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHB -23	20～100 40～200 80～240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHB -34	20～100 40～200 80～240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHB -45	20～100 40～200 80～240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.03 0.09 0.20	0.02 0.06 0.14

七、气动单座调节阀 外形尺寸

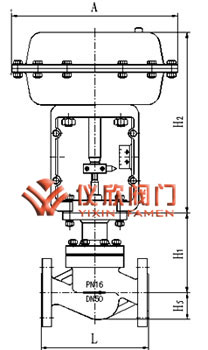

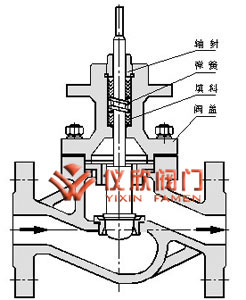

气动单座调节阀外型尺寸图	气动单座调节阀外型剖面图

DN	L			H		H1				质量(kg)		φA
	PN16	PN40	PN64	普通	高温	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660
