弹簧微启式安全阀

一、弹簧微启式安全阀 概述

A27H/A28型弹簧微启式安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A27Y弹簧微启式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。

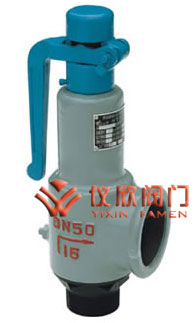

弹簧微启式安全阀	弹簧微启式安全阀

二、弹簧微启式安全阀 系列型号

A27H-40	A27Y-10P	A27Y-10R
A27H-10	A27Y-16P	A27Y-16R
A27H-16	A27Y-25P	A27Y-25R
A27H-25	A27Y-40P	A27Y-40R

三、弹簧微启式安全阀 主要零部件材料

NO.	零件名称	A27H材料	A27W-P材料	A27W-R材料
1	阀体	HT350	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座	35	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti
3	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
6	阀杆	2Cr13	2Cr13	1Cr18Ni9Ti
7	调整螺杆	45	2Cr13	1Cr18Ni9Ti
8	保护罩	ZG200-400	ZG200-400	1Cr18Ni9Ti
	密封面材料	堆焊D507	堆焊Co基硬质合金

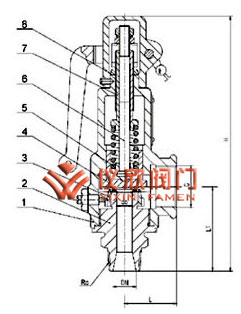

四、弹簧微启式安全阀 外形尺寸和连接尺寸

公称通径	尺寸
	do	Rc	L	L1	G	H
15	10	1/2"	40	65	1/2"	135
20	15	3/4"	45	70	3/4"	140
25	20	1"	45	76	1"	155
32	25	11/4"	55	85	11/4"	170
40	32	11/2"	55	85	11/2"	310
50	40	2"	67	100	2"	322
65	50	21/2"	76	112	21/2"	344
80	65	3"	110	135	3"	395
