双杠杆安全阀

一、双杠杆安全阀 GA44H-16C/25/40 GA44H-64概述

GA44H型安全阀适用于温度≤450℃的空气、蒸汽等介质的设备和管路上作为超压保护装置。

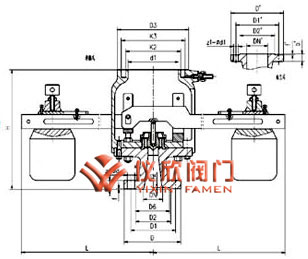

双杠杆安全阀	双杠杆安全阀结构图

二、双杠杆安全阀 主要零部件材料说明

GA44H型安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。

三、双杠杆安全阀 外形尺寸和连接尺寸

型号	公称 通径	尺寸
		do-z	D	D1	D2	D6	f	f2	b	Z-?d	H	L	承插式				法兰式
													d1	k2	k3	D3	DN'	D2'	D1'	D'	b'	f'	z1-?d1
GA44H-1.6	80	50×2	200	160	135	/	3	/	20	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-2.5	80	50×2	200	160	135	/	3	/	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-4.0	80	50×2	200	160	135	121	3	4	22	8-18	410	840	120	145	162	190	150	210	240	280	24	3	8-23
GA44H-6.4	80	40×2	210	170	140	121	3	4	30	8-23	480	840	200	218	253	285	200	255	280	315	22	3	8-18
