ZJHN气动双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。气动双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
气动双座调节阀产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。
 |
 |
| 气动双座调节阀（智能型） | 气动双座调节阀（普通型） |
| 零件名称 | 材料 | 温度范围 |
|---|---|---|
| 阀体上阀盖 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -250～550℃ | |
| 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填 料 | 聚四氟乙烯 | -40～200℃ |
| 膜 片 | 丁晴橡胶夹增强涤沦织物 | |
| 压缩弹簧 | 60Si2Mn | |
| 膜 盖 | A3 |
 |
 |

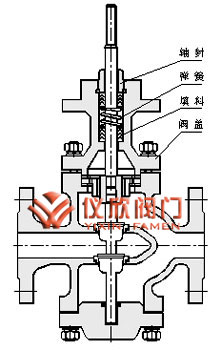

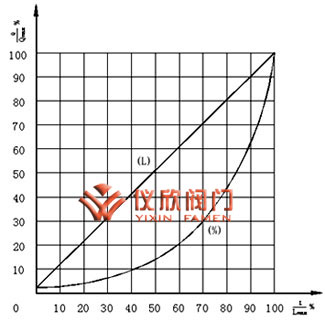

| 气动双座调节阀内部结构图 | 气动双座调节阀流量特性图 |
| 公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数kv | 10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 | ||
| 公称压力MPa | 1.6 4.0 6.4 | ||||||||||||||
| 行 程mm | 16 | 25 | 40 | 63 | 100 | ||||||||||
| 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||||
| 流量特性 | 直线、等百分比 | ||||||||||||||
| 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||
| 阀体 材质 |
PN (MPa) |
1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||
| 4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型） | ||||||||||||||
| 可调比 | 30:1 | ||||||||||||||
| 气源接头 | M16×1.5 | ||||||||||||||
| 型 号 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
|---|---|---|---|---|---|---|
| 有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
| 弹簧范围KPa | 20～100(标准)；20～100、40～200、20～60、60～100、80～240 | |||||
| 项目 | 指标值 | |
|---|---|---|
| 基本误差％ | 不带定位器 | ±5.0 |
| 带定位器 | ±1.0 | |
| 回差％ | 不带定位器 | 3.0 |
| 带定位器 | 1.0 | |
| 死区％ | 不带定位器 | 3.0 |
| 带定位器 | 0.4 | |
| 允许泄漏量L/h | 1×10-3×阀额定容量 | |
| 供气压力 MPa |
弹簧压力 KPa |
公称通径 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
| 0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注：使用条件为阀杆在介质流出端关闭时P2=0状态下。
 |
 |

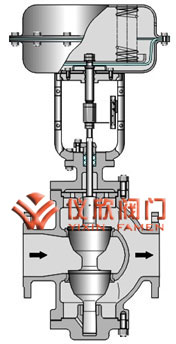

| 气动双座调节阀外型尺寸图 | 气动双座调节阀结构图 |
| 公通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L (mm) |
PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 335 | 425 | 460 | 560 | 740 | 805 | |
| PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | |
| H (mm) |
普通型 | 567 | 570 | 645 | 650 | 877 | 887 | 899 | 1058 | 1068 | 1110 | 1498 | 1574 |
| 散热片型 | 697 | 700 | 775 | 780 | 1040 | 1050 | 1062 | 1257 | 1267 | 1309 | 1743 | 1819 | |
| H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | |
| D(mm) | 225 | 360 | 470 | 620 | |||||||||
| 重量(KG) | 33 | 35 | 47 | 51 | 98 | 111 | 148 | 236 | 292 | 433 | 760 | 920 | |
