襯氟截止閥

一、襯氟截止閥 特點

截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用。
一、截止閥基本結構
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
二、設計規范：遵循GB 12233 / GB 12235標準。
三、手動、齒輪傳動、氣動（常開或常閉）、電動。

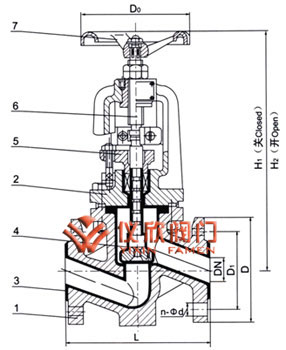

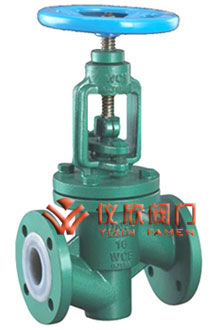

襯氟截止閥	襯氟截止閥尺寸圖

二、襯氟截止閥　技術規范

設計標準	GB12233/GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動

三、襯氟截止閥 主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
		Z	C	P	R	PL	RL
1	閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手輪	WCB		WCB		WCB

四、襯氟截止閥　主要外型和連接尺寸

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
		PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	235	260	6.5
20	3/4	150	105	75	55	2	16	4-Ф14	100	240	265	7
25	1	160	115	85	65	2	16	4-Ф14	120	245	270	7.8
32	11/4	180	135	100	78	2	18	4-Ф18	140	255	285	11
40	11/2	200	145	110	85	3	18	4-Ф18	140	285	315	13
50	2	230	160	125	100	3	20	4-Ф18	160	295	330	15
65	21/2	290	180	145	120	3	20	4-Ф18	180	350	395	23
80	3	310	195	160	135	3	22	4-Ф18	240	395	445	38
100	4	350	215	180	155	3	22	8-Ф18	240	450	490	42
125	5	400	245	210	185	3	24	8-Ф18	280	525	555	55
150	6	480	380	240	210	3	24	8-Ф23	320	605	645	77
200	8	495	335	295	265	3	26	8-Ф23	360	645	765	135
250	10	622	390	350	320	3	28	12-Ф23	400	685	805	220
300	12	698	440	400	368	4	28	12-Ф23	400	710	814	277
350	14	787	500	460	428	4	30	16-Ф23	450	750	855	320

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Фd	D0	H	H1	WT(Kg)
		PN1.6MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-Ф14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-Ф14	120	250	275	8.2
32	11/4	180	135	100	78	2	18	4-Ф18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-Ф18	140	285	320	14
50	2	230	160	125	100	3	20	4-Ф18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-Ф18	180	355	400	26
80	3	310	195	160	135	3	22	8-Ф18	240	400	450	40
100	4	350	215	180	155	3	24	8-Ф18	240	455	495	50
125	5	400	245	210	185	3	26	8-Ф18	280	530	560	65
150	6	480	280	240	210	3	28	8-Ф23	320	610	650	85
200	8	495	335	295	265	3	30	12-Ф23	360	650	770	150
250	10	622	405	355	320	3	32	12-Ф25	400	690	810	245
300	12	698	460	410	375	4	34	12-Ф25	400	730	845	295
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-Ф14	120	240	265	7.5
20	3/4	150	105	75	55	2	16	4-Ф14	120	245	270	8
25	1	160	115	85	65	2	16	4-Ф14	140	250	275	9
32	11/4	180	135	100	78	2	18	4-Ф18	160	260	290	13
40	11/2	200	145	110	85	3	18	4-Ф18	180	285	320	15
50	2	230	160	125	100	3	20	4-Ф18	180	300	335	20
65	21/2	290	180	145	120	3	22	8-Ф18	240	355	400	28
80	3	310	195	160	135	3	22	8-Ф18	280	400	450	42
100	4	350	230	190	160	3	24	8-Ф23	320	455	495	57
125	5	400	270	220	188	3	28	8-Ф25	320	530	560	71
150	6	480	300	250	218	3	30	8-Ф25	360	610	650	90
