ZDSF电动三通分流调节阀

ZDSH电动三通合流调节阀

一、电动三通调节阀　概述

上仪牌电动三通调节阀采用双阀芯上下导向结构，配PS、DKZ或3810系列直行程电动执行机构。电动三通调节阀阀体为四通结构，即一进二出（分流型），二进一出（合流型），从而达到流体混合升温或降温，或流体不等量分流，满足不同工况的使用要求。电动三通调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维护方便等优点。可用于各种不同的工作条件，特别适用于石油工业热交换的温度控制系统和其它各行各业的自动化控制。

电动三通合流调节阀（配DKZ电动执行器）	电动三通分流调节阀（配3810电动执行器）

二、电动三通调节阀　主要技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动执 行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	381L	381LSA-20		381LSB-30		381LSB-50			381LSC-85			381LSC-99
	防爆型	381LXA-20		381LXB-30		381LXB-50

注：
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

三、电动三通调节阀 主要零件材料

本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	阀座	304	304	304
3	阀芯	304	304	304
4	导向套	304	304	304
5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	304	304

本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	阀座	304	316	316L
3	阀芯	304	316	316L
4	导向套	304	316	316L
5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	316	316L

四、电动三通调节阀 执行机构主要技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

五、电动三通调节阀 性能指标

项目			指标值
基本误差％			配381L 2.0； 配PSL 0.1
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			30：1
额定行程偏差％			2.5
允许泄量L/H			单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4 双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

六、电动三通调节阀　所配执行器允许压差

公称通径(mm)		25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4 3.14	6.4 1.92	6.4 1.23	5.1 0.78
	PSL204		4.31	2.76	1.76	6.4 1.04	6.4 0.69	5.62 0.44
	PSL208					1.86	1.23	0.78	6.4 0.50	5.31 0.35	3.97 0.20
	PSL320								1.26	0.87	0.49	6.4 0.32	4.14 0.22
配381L	381LSA-20	6.4 3.14	6.4 1.92	6.4 1.23	6.4 0.78
	381LSB-50					6.4 1.16	6.4 0.76	6.25 0.49
	381LSC-65								6.4 0.64	4.32 0.41	3.23 0.28
	381LSC-99								0.63	0.44	0.25	3.31 0.16	0.27 0.11

注：
1.同一格内上排为双密封型允许压差，下排为单密封型允许压差。
2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

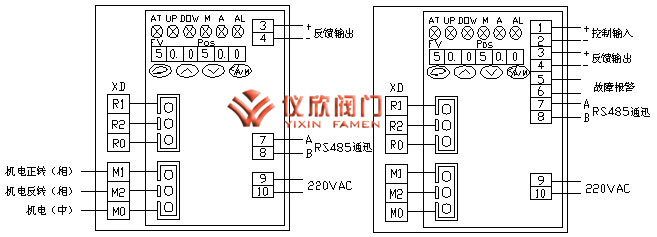

七、电动三通调节阀　电气接线说明

输入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
输出：4~20mA反馈信号。
打开机壳即可看见如图示意。
执行机构外壳内有端子条用于电气接线，选择适当的电源线与执行机构相连，建议使用Φ1.0（mm）2导线。

八、电动三通调节阀　外形尺寸

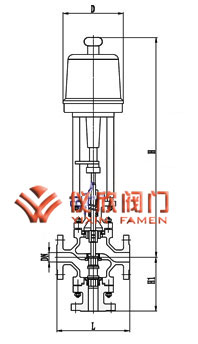

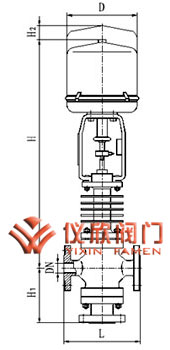

电动三通调节阀外型尺寸图（配381执行器）	电动三通调节阀结构尺寸图（配PS执行器）

公通径(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	普通型	775	781	775	790	819	820	810	917	927	947	1252	1545
		散热片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配381L	H(mm)	普通型	538	544	660	675	744	745	735	972	982	1027	1204	1265
		散热片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780

注：公称通径小于80的分流阀采用同口径的合流阀代替
