D941W电动通风蝶阀

一、D941W电动通风蝶阀 概述

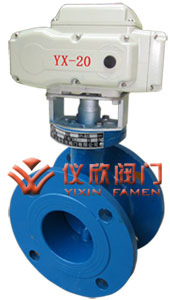

电动通风蝶阀适用于两位切断的场合。阀与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。电动通风蝶阀蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。电动通风蝶阀蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。电动通风蝶阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

D941W电动通风蝶阀	D941W电动通风蝶阀尺寸图

二、D941W电动通风蝶阀　性能参数

公称压力（MPa)	0.05MPa	介质温度	-30℃～-350℃
强度试验	0.1MPa	适用介质	冷热风、烟气
介质流速	25m/s	泄漏率	3%

三、D941W电动通风蝶阀 主要零件材料

零件名称	阀体	阀板	阀轴
材料	碳钢	碳钢	碳钢、不锈钢

四、D941W电动通风蝶阀 主要外形连接尺寸

DN	D	D1	L	L1	L2	n-Фd	b
300	405	370	120	716	220	8-12	10
350	455	420	140	786	240	8-14	10
400	505	470	140	924	270	12-18	10
450	570	530	160	999	295	12-18	10
500	620	580	160	1079	325	12-18	10
600	720	680	180	1140	380	16-18	12
700	820	780	180	1240	430	16-18	12
800	920	880	200	1344	490	16-18	12
900	1040	990	200	1444	540	16-18	14
1000	1140	1090	220	1544	590	20-18	14
1100	1240	1190	220	1644	640	20-18	14
1200	1340	1290	240	1744	690	20-18	14
1300	1440	1390	240	1864	760	20-18	16
1400	1540	1490	260	2020	810	24-18	16
1500	1640	1590	260	2120	860	24-18	16
1600	1740	1690	280	2240	980	24-18	16
1700	1840	1790	280	2340	1030	28-22	16
1800	1940	1890	300	2440	1096	28-22	16
1900	2040	1990	300	2540	1146	32-22	16
2000	2150	2090	320	2640	1196	32-26	16
2200	2360	2300	340	3252	1296	36-26	16
2400	2560	2500	360	3452	1396	36-26	18
2600	2760	2700	380	3652	1496	40-26	18
2800	2960	2900	400	3852	1596	40-26	18
3000	3190	3110	400	3896	1698	44-30	18
3200	3390	3310	440	4110	1798	44-30	20
3400	3590	3510	440	4396	1898	48-30	20
3600	3790	3710	480	4636	1998	48-30	20
3800	4000	3910	480	4886	2098	52-30	22
4000	4210	4120	520	5160	2210	52-30	22
