电动调节球阀

一、电动调节球阀 概述

Q941F电动调节球阀适用于两位调节、切断的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构。

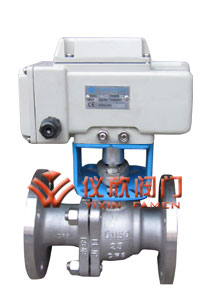

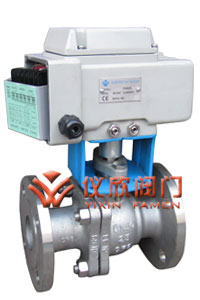

电动切断球阀	电动调节球阀

二、电动调节球阀 执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、电动调节球阀 主要技术指标

控制精度：0.1%-3.0%(通过U4参数可调)
可接电动执行器反馈信号：电位器500Ω-10KΩ
可接收外部控制信号（DC）：4-20mA(1-5V、0-10V、开关量等出厂前定制)
输入阻抗：250Ω；
通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN（开）、STOP（停）、SHUT（闭）
可选：①可控硅输出（AC，600V，25A）②继电器输出（AC，250V，10A）◆定货时指明
输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω
环境温度：0-70℃，湿度：35-85%
有超温保护功能：定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制
可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）

四、电动调节球阀 技术参数

试验压力 （Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

五、电动调节球阀 主要零部件材料

零件名称	材 料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

六、电动调节球阀 主要外形尺寸

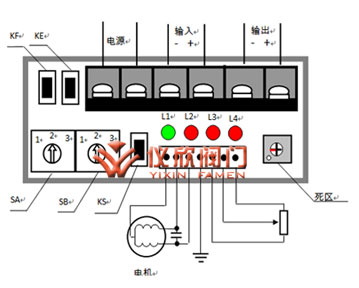

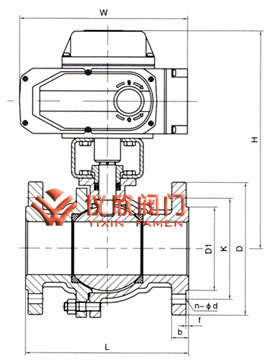

电动调节球阀尺寸图	电动调节球阀用户接线图

公称压力DN	L	D	H	L1	D1	b	Z-d1	H1
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	157	65	14/16/16	4-14	48
20	140/140/150	105	280	157	75	14/16/16	4-14	53
25	150/150/165	115	287	157	85	14/16/16	4-14	58
32	165/165/180	135	354	208	100	16/16/18	4-18	68
40	180/180/200	145	312	208	110	16/16/18	4-18	73
50	200/200/220	160	325	208	125	16/20/20	4-18	80
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80	250/250/280	195	365	256	160	20/22/22	8-18	98
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125	320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250	630 750	405 470	545	380
300	750 870	460 530	580	380
