ZDGT电动隔膜调节阀

一、电动隔膜调节阀　概述

ZDGT电动隔膜调节阀由PS系列和3810系列直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动隔膜调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

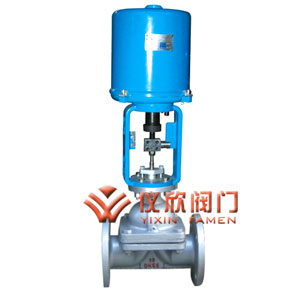

电动隔膜调节阀	电动隔膜调节阀尺寸图

二、电动隔膜调节阀　主要性能参数

公称通径mm		15	20	25	32	40	50	65	80	100	125	150	200	250
允许压差(MPa)		1.0			0.89	1.0	1.0	1.0	1.0	1.0	0.6	0.38	0.15	0.057
额定流量系数Kv		8	12	16	38	60	68	90	150	300	500	600	1200	2000
公称压力(MPa)		1.0
行程(mm)		10	16		25		40			60
流量特性		近似快开（调节式）
法兰尺寸		铸铁法兰按JB78-59，铸钢法兰按JB79-59
配用电动执行机构型号	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312
	361L	361LSA-08 361LXA-08	361LSA-20		361LSB-30		361LSB-50			361LSC-65
	防爆型	361LXA-20			361LXB-30		361LXB-50

三、电动隔膜调节阀 电动执行机构主要好技术参数

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	361L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

四、电动隔膜调节阀 性能指标

项目	指标值
基本误差％	≤±3.5
回差％	≤2.5
死区％	≤3.0
始终点偏差％	±2.5
额定行程偏差％	±2.5
纯滞后	≤IS
允许泄量L/H	橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水）
绝缘电阻	不小于20M
阻尼特性	不大于3周半

五、电动隔膜调节阀 阀体衬里和隔膜材料的组合

阀体材料	衬里材料	隔膜材料	使用温度	适用场合
铸铁HT200	无	氯丁橡胶	0～65℃	无腐蚀性介质，水及研磨剂，泥浆类介质
铸铁HT200	聚三氟氯乙烯	氟橡胶	-15～150℃	强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
铸不锈钢 ZG1Cr18Niti	无	氟橡胶	-20～200℃	一般酸、碱有机溶剂等介质

六、电动隔膜调节阀 外形尺寸

公通径(mm)		20	25	40	50	65	80	100	150	200	250
L(mm)		181	184	222	254	276	298	352	451	600	720
H1(mm)		67	72	87	92	105	110	127	174	209	300
配PSL	H(mm)	738	750	765	767	845	857	875	1025	1045	1252
	D(mm)	176									225
	重量(KG)	15	17	24	29	49	61	82	150	211	370
配361L	H(mm)	501	513	650	652	770	782	800	1080	1125	1345
	D(mm)	225							310
	重量(KG)	23	24	39	44	64	76	97	203	264	418
