VB7000电动调节阀

一、电动二通阀,电动三通阀　概述

VB7000电动二通阀、电动三通阀配以电子驱动控制装置后，能调节蒸汽或冷、热水的流量，广泛应用于中央空调、采暖、水处理、工业的流体控制。驱动器是由可逆同步马达驱动，并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用，能在停顿的情况下产生稳定的扭矩。故此当马达没有电流通过时能稳定地停顿在任何一点，当阀门全开或全关时磁离合器分离，停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。

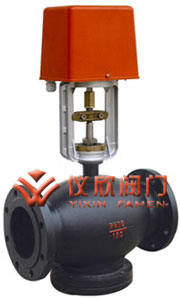

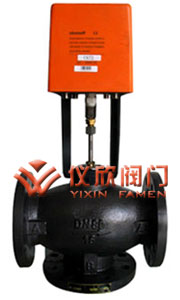

电动二通阀	电动三通阀

二、电动二通阀　主要技术参数

介质：热冷水，50%乙二醇、蒸汽
介质温度:2～180℃
公称压力:1.6Mpa
流量特性：等百分比或线性
可调比: 50:1
渗漏量(m3/h):KV值的0.01%

三、电动二通阀 材质

阀体:铸钢 WCB 铸铁
阀瓣、阀杆、阀座：不锈钢
填料:聚四氟乙烯

四、电动三通阀 主要技术参数

介质：热冷水，50%乙二醇、蒸汽
介质温度:2～180℃
公称压力:1.6Mpa
流量特性：等百分比或线性
渗漏量(m3/h):KV值的0.03%

五、电动三通阀 材质

阀体:HT200灰铸铁
阀瓣：黄铜
阀杆:1Cr18Ni9
轴封：黄铜
密封件:三元乙丙橡胶

六、电动二通阀,电动三通阀 外形尺寸

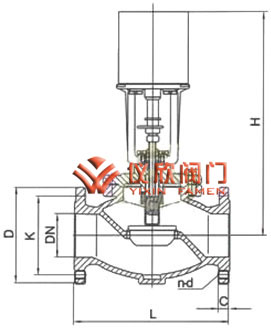

电动二通阀结构图	电动三通阀结构图

电动二通阀外形尺寸

型号	规格	L	H	D	C	K	n-d	压差KPa	行程
VB-7200	DN65	290	158	185	20	145	4-18	400	40
	DN80	310	195	200	20	160	8-18	400	40
	DN100	350	216	220	20	180	8-18	300	40
	DN125	400	237	250	22	210	8-18	200	40
	DN150	480	282	285	22	240	8-22	100	40
	DN200	533	289	340	30	295	12-22	100	40

电动三通阀外形尺寸

型号	规格	L	H	H1	D	C	K	n-d	压差KPa	重量(KG)	行程
VB-7300	DN65	290	158	150	185	20	145	4-18	400	23	45
	DN80	310	195	185	200	20	160	8-18	400	31	45
	DN100	350	216	205	220	20	180	8-18	300	39	45
	DN125	400	237	230	250	22	210	8-18	200	66	45
	DN150	480	282	280	285	22	240	8-22	100	87	45
	DN200	533	289	340	340	30	295	12-22	100	90	45
