电动V型调节球阀

一、电动V型调节球阀　概述

电动V型调节球阀是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀，是一种芯阀座采用金属或金属对聚四氟乙烯密封配合的旋转球阀，电动V型调节球阀将球阀和蝶阀的最佳控制特性结合成一体，既可用作控制调节阀又可作关断切断阀。
YXQV电动V型调节球阀，由YXR、YXX、YXQ、PSQ电动执行机构和V型球阀组成，通过220VAC供电与内置伺服放大器的协调工作，实现对阀门开度的调节，同时阀门可以反馈给DSC阀位置信号作为远程控制的参照。
电动V型调节球阀V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。
电动V型球阀 广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻行业。

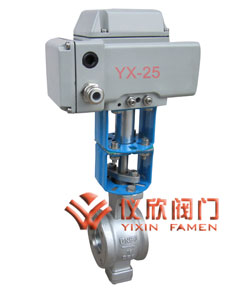

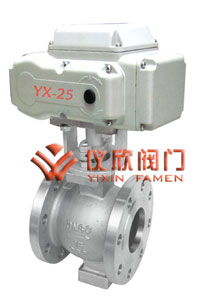

电动V型球阀（法兰式）	电动V型球阀（对夹式）

二、电动V型调节球阀　阀体部分技术参数

型式	直通两体式铸造?V 型球阀?DN25～200 直通整体式铸造?V 型球阀?DN250～300
公称通径	DN25、32、40、50、65、80、100、125、150、200、250、300
公称压力	ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
连接形式	法兰连接：RF、FM，标准按?? ?ANSI B16.5；JIS B2201；HG20596（或?GB9113-2000）
阀体材质	WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，? CF8M / SCS14A 阀体、阀内件材料的组合及工作温度范围请参阅表?1
使用温度	常温型：-29～+150℃ 高温型：+150～+450℃
填料	常温型：楔型聚四氟乙烯填料 高温型：柔性石墨成型填料
与执行机构连接	符合?ISO 5211/1～5211/3-1982

防爆型电动V型球阀（配YXQ电动执行器）	防爆型电动V型球阀（配Q型电动执行器））

三、电动V型调节球阀 阀内件部分技术参数

阀芯型式	V 型缺口阀芯
流量特性	近似等百分比性，请参照图?2
流量系数	请参见表?2
阀内件材质	阀体、阀内件材料的组合及工作温度范围请参阅表?1
球芯转角	90°

四、电动V型调节球阀 电动执行机构标准规格

参数	YXR-10	YXR-20	YXR-40	YXR-60	YXR-100	YXR-150
输出轴力矩	100N·M	200N·M	400N·M	600N·M	1000N·M	1500N·M
电源电压	单相??220VAC，50/60Hz 或者24VDC（定做）
动作范围	0～90°
动作时间	30 秒/（50Hz 时）					45 秒
驱动马达	20W	30W	90W	90W	100W	100W
保护装置	过热保护器（自动恢复型）
环境温度	-25～+55℃
绝缘电阻	100MΩ（500V-DC）
耐压值	AC1500V 1 分钟
手动操作	用可卸式手柄操作
限位元件	电动操作时：全开全闭极限开关；手动操作时：机械挡块
防水性	相当于?IP65 标准
安装状态	可适应各种方向
重量	4.5kg	7.8kg	8.5kg	20kg	21kg	22kg
本体材质	铝合金压铸
配线接口	PF 1/2×2?塑料防水接头

五、电动V型调节球阀　主要零件材料及内部结构

本体材质为碳钢
1	底座	WCB	LCB	WC9
2	阀体	WCB	LCB	WC9
3	下阀轴	2Cr13	2Cr13	2Cr13
4	密封圈	PTFE/PPL PPL
5	V球	CF8	CF8M	CF3M
6	上阀轴	2Cr13	2Cr13	2Cr13
7	填料	柔性石墨/PTFE
8	填料压盖	WCB	LCB	WC9
9	压板	WCB	LCB	WC9
本体材质为不锈钢
1	底座	CF8	CF8M	CF3M
?2	阀体	CF8	CF8M	CF3M
3	下阀轴	304	316	316L
4	密封圈	PTFE/PPL
5	V球	CF8	CF8M	CF3M
6	上阀轴	304	316	316L
7	填料	柔性石墨/PTFE
8	填料压盖	CF8	CF8M	CF3M
9	压板	CF8	CF8M	CF3M

注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置

六、电动V型调节球阀 KV值及流量特性

公称通径（mm）	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径（mm）	28	31	37	40	53	66	89	104	130	173	212	255
流量系数?Kv	30	35	56	90	140	230	387	600	965	1567	2400	3900

电动V型调节球阀 调节特性图

七、电动V型调节球阀 外形尺寸

电动V型球阀外型尺寸图（法兰式）	电动V型球阀外型尺寸（对夹式）	电动V型调节球阀结构图

公称通径（mm）	外形尺寸（mm）											执行机构		重量（kg）
	A		h1	h2	h3	h4	H1	H2	?D	n×?c
	①	②								①	②	①	②	①	②
25	165	165	114	136	12	265	212	348	70	4×?10	4×?10	Unic-10	Unic-10	8.1	9.2
32	178	180	114	136	12	265	212	348	70					9.1	10.3
40	165	190	152	176	15	305	257	386	70					12.5	15
50	178	216	160	200	15	315	279	409	70	4×?12			Unic-20	15	20.5
65	190	241	187	228	16	368	349	487	102		4×?12	Unic-40	Unic-40	25	30
80	203	283	193	230	20	370	354	494	102					35	40.6
100	305	305	209	250	16	390	393	533	102	4×?14				50	55
125	356	381	269	312	28	482	485	555	136×116		4×?14	Unic-60	Unic-100	103	113
150	394	403	284	325	28	495	515	685	136×116			Unic-100	Unic-150	115	125
200	457	502	322	365	28	540	589	764	136×116			Unic-150		165	170
250	533	568	460	530	36	—	815	—	165	4×?22	4×?22	—	—	185	200
300	610	648	475	565	36	—	875	—	165					205	220

①压力等级为 ANSI 150 Lb；JIS 10 K；PN1.6MPa
②压力等级为 ANSI 300 Lb；JIS 20 K；PN2.5、4.0MP
