ZHA/B气动薄膜执行器

一、ZHA/B气动薄膜执行器 概述

ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。

ZHA/B气动薄膜执行器	ZHA/B气动薄膜执行器(带顶装手轮)

二、ZHA/B气动薄膜执行器 主要零部件材料

ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移。

机壳	A3	推杆	2Cr12
支架	HT200	轴套	复合聚四氟乙烯
膜片	丁睛橡胶夹增强涤纶织物	压缩弹簧	60Si2Mn

三、ZHA/B气动薄膜执行器 性能指标

项目	带定位器	不带定位器
基本误差％	≤±1	≤±4(输出行程的百分数表示)
回差％	≤1	≤2.5(输出行程的百分数表示)
死差％	≤0.4	≤2.5(输出压力范围的百分数表示)
额定行程偏差％	±2.5
始终点偏差％	±1.0	气关式始点±5.0；气开式始点±2.5、终点±5.0
工作寿命	不少于30万次

四、ZHA/B气动薄膜执行器 ZHA/B主要技术参数

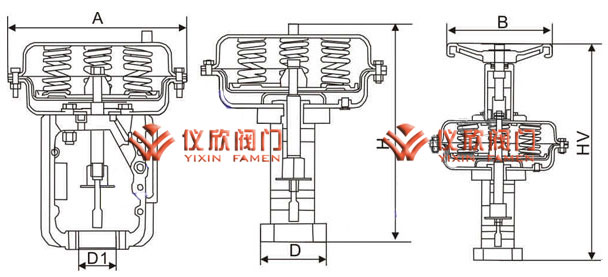

型号	主要尺寸(mm)							可配阀门 (mm)	重量(Kg)
	D	D1	n×d	H	HV	A	B
MF22	60	101	4×10	300	-	288	-	DN10-DN20	15
MF23	60	101	4×10	321	-	288	-	DN25-DN32	17
MF34	74	124	4×14	437	-	360	-	DN50-DN100	25
MF45	95	152	4×14	542	-	470	-	DN125-DN200	46.5
MF56	100	190	4×18	740	-	579	-	DN250-DN400	107.5
MFA22	60	101	4×10	-	508	288	220	DN10-DN20	18
MFA23	60	101	4×10	-	551	288	220	DN25-DN32	20
MFA34	74	124	4×14	-	651	360	335	DN40-DN50	31
MFA45	95	254	4×14		771	470	335	DN125-DN200	56
MFA56	100	328	4×18		1061	579	350	DN250-DN400	124.5

型号	膜片面积(cm2)	弹簧数量	最大行程(mm)	气压(bar	最大推力(N)
MF/MFA22D	350	3～6	20	1.4	4800
MF/MFA22R				0	480
MF/MFA23R	350	3～6	30	1.4	5200
MF/MFA23D				0	920
MF/MFA34R	610	3～6	45	1.4	7800
MF/MFA34D				0	720
MF/MFA45R	1000	4～8	65	1.4	11000
MF/MFA45D				0	3840
MF/MFA56R	1300	4～7	110	1.4	15000
MF/MFA56D				0	5000
