D971电动软密封蝶阀

一、D971电动软密封对夹蝶阀 概述

电动软密封蝶阀采用了多种零件材质配对,由双偏心对夹蝶阀与YXR与AOX精小型电动执行器组成，其结构紧凑，90°回转开关轻松，密封可靠，电动软密封蝶阀使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。电动软密封蝶阀的主要部件材质选用：阀体材质：铸铁、球铁、不锈钢、铜合金、铝合金；蝶板材质：球铁、不锈钢、耐蚀钢、钛钢、铜合金；阀座：丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

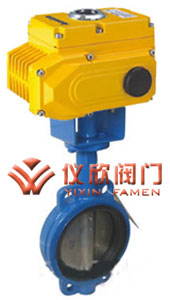

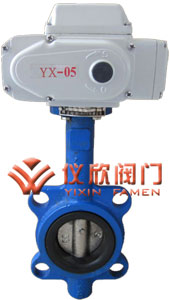

D971电动软密封对夹蝶阀（配YX系列电动执行器）	D971电动软密封对夹蝶阀（配YXX电动执行器）

二、D971电动软密封对夹蝶阀　特点

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。

三、D971电动软密封对夹蝶阀 主要零部件材料

? ? ? ?

零件名称	材料
阀体	HT250 WCB SUS304
蝶板	球墨铸铁镀镍磷 不锈钢304、316
阀轴	2Cr13 SUS304
密封圈	NBR、EPDM、VITON、PTFE

四、D971电动软密封对夹蝶阀 执行标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

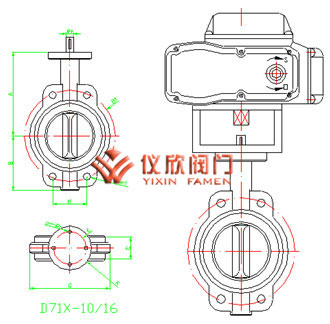

五、D971电动软密封对夹蝶阀 主要外形连接尺寸

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
