V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
V型球阀应用规范：1、设计、制造 按GB12237-89 2、结构长度按 GB12221-89 3、连接法兰：JB79-94 4、 阀门检查和试验按GB13927-89
 |
 |

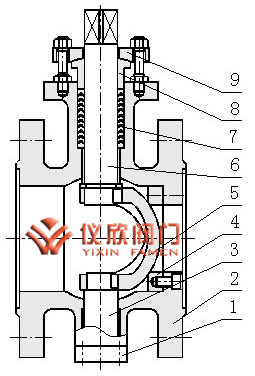

V型球阀 | V型球阀结构图 |
| 本体材质为碳钢 |  |
||||
|---|---|---|---|---|---|
| 1 | 底座 | WCB | LCB | WC9 | |
| 2 | 阀体 | WCB | LCB | WC9 | |
| 3 | 下阀轴 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 4 | 密封圈 | PTFE/PPL | |||
| 5 | V球 | CF8 | CF8M | CF3M | |
| 6 | 上阀轴 | 2Cr13 | 2Cr13 | 2Cr13 | |
| 7 | 填料 | 柔性石墨/PTFE | |||
| 8 | 填料压盖 | WCB | LCB | WC9 | |
| 9 | 压板 | WCB | LCB | WC9 | |
| 本体材质为不锈钢 | |||||
| 1 | 底座 | CF8 | CF8M | CF3M | |
| 2 | 阀体 | CF8 | CF8M | CF3M | |
| 3 | 下阀轴 | 304 | 316 | 316L | |
| 4 | 密封圈 | PTFE/PPL | |||
| 5 | V球 | CF8 | CF8M | CF3M | |
| 6 | 上阀轴 | 304 | 316 | 316L | |
| 7 | 填料 | 柔性石墨/PTFE | |||
| 8 | 填料压盖 | CF8 | CF8M | CF3M | |
| 9 | 压板 | CF8 | CF8M | CF3M | |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

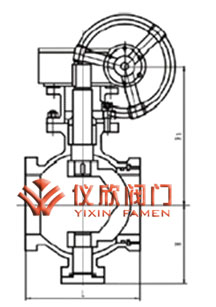

PN1.6 MPa主要连接尺寸及重量
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
| 手动 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
| F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
| Wt(㎏) | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 864 | 1600 | |
| 电动 | H2 | - | - | - | - | - | 554 | 600 | 652 | 760 | 830 | 940 |
| L1 | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 410 | |
| 气动 | H3 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1393 | 1538 |
| L2 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1360 | 1360 | |
PN2.5 MPa主要连接尺寸及重量
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 124 | 145 | 165 | 194 | 210 | 229 | 243 | 297 | 338 | 520 | 600 | |
| H | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 470 | 580 | |
| 手动 | H1 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 670 | 840 |
| E | - | - | - | - | - | - | 116 | 116 | 171 | 257 | 257 | |
| F | - | - | - | - | - | - | 350 | 350 | 400 | 400 | 400 | |
| W | 230 | 40 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | |
| Wt(㎏) | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 1030 | 2100 | |
| 电动 | H2 | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 420 |
| L1 | - | - | - | - | - | 74 | 350 | 350 | 420 | 400 | 400 | |
| 气动 | H3 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1205 | 1295 |
| L2 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 2840 | |
