内螺纹球阀

一、内螺纹球阀 产品特点

内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置?？缮柚?0°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动

二、内螺纹球阀 用途

内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

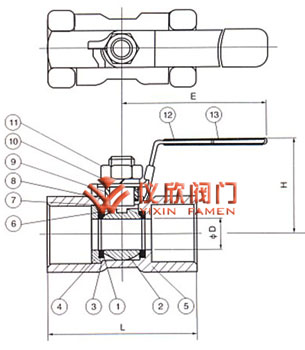

一片式内螺纹球阀	一片式内螺纹球阀尺寸图

三、一片式内螺纹球阀 主要零件材料

序号NO.	零件名称	材质
		不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	球体	不锈钢SS316	不锈钢SS304
3	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	阀盖	不锈钢CF8M	碳钢WCB
6	阀杆	不锈钢SS316	不锈钢SS304
7	止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	填料压盖螺母	不锈钢SS304	不锈钢SS304
10	手柄	不锈钢SS304	不锈钢SS304
11	垫圈	不锈钢SS304	不锈钢SS304
12	阀杆螺母	不锈钢SS304	不锈钢SS304
13	手柄套	塑料	塑料

四、一片式内螺纹球阀 主要尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280
重量WT(g)	225	225	390	502	850	1502	2020	3625	4700	7700	14850

二片式内螺纹球阀	二片式内螺纹球阀尺寸图

五、二片式内螺纹球阀 主要零件材料

序号NO	零件名称	材质
1	密封圈	聚四氟乙烯PTFE
2	球体	不锈钢SS316
3	密封垫	聚四氟乙烯PTFE
4	阀盖	不锈钢SS316
5	阀体	不锈钢CF8M
6	阀杆	不锈钢SS316
7	止推垫圈	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE
9	填料压盖螺母	不锈钢SS304
10	垫圈	不锈钢SS304
11	阀杆螺母	不锈钢SS304
12	手柄套	塑料
13	手柄	不锈钢SS304

六、二片式内螺纹球阀 主要尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
D	5.0	7.0	9.2	12.5	15.0	20.0	24.5	32
L	40	45	58	60	72	78	83	100
H	35	37	43.5	47	50	57	69	74.5
E	64	70	90	90	103	103	127	127
重量WT(g)	55	95	165	250	405	625	850	1400

三片式内螺纹球阀	三片式内螺纹球阀尺寸图

七、三片式内螺纹球阀 主要零件材料

序号NO.	零件名称	材质
		不锈钢	碳钢
1	阀体	不锈钢CF8M	碳钢WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	阀盖	不锈钢CF8M	碳钢WCB
4	球体	不锈钢SS316	不锈钢SS304
5	阀杆	不锈钢SS316	不锈钢SS316
6	螺母	不锈钢SS304	FCD45
7	垫圈	不锈钢SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不锈钢SS304	不锈钢SS304
10	阀杆螺母	不锈钢SS304	B7
11	垫圈	不锈钢SS304	不锈钢SS304
12	填料压盖螺母	不锈钢SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不锈钢SS304	B8

八、三片式内螺纹球阀 主要尺寸

SIZE	1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	85	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280
重量WT(g)	400	405	640	890	1160	2195	2940	4865	7000	10700	19350
