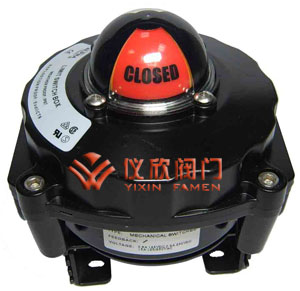

閥門限位開關

一、閥門限位開關 概述

閥門限位開關自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。

二、閥門限位開關 特點 質量可靠：在ISO9001質量保證體系下組織生產，使產品性能穩定、質量可靠。 外型美觀：精密壓鑄鋁合金殼體，粉末涂層，外型美觀，有很強的機械強度和防腐能力。 現場指示：控制閥開關位置通過指示器現場就地指示。 安裝方便：支架連接孔設計合理，安裝方便。 調整簡單：快速置位凸輪，通過花鍵軸和彈簧安裝，可不用工具360°調整至工作位置。

三、閥門限位開關　技術參數

防護等級：IP65（本質安全型）IP67（外殼防護型）
觸點容易：6A/24VDC（直流）
10A/220VAC（交流）
環境溫度：-35℃～ +70℃
接線端口：2-G1/2"
放置角度：0°～90 °角行程
0°～180 °(可調)
位置指示：開—黃，關—紅

三、閥門限位開關　工作原理

CHX-410/420□限位開關檢測的閥位轉角位移，通過同軸連接件使傳動軸產生旋轉，讓凸輪觸動或感應開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指示器就地顯示。
