Q611F气动塑料球阀

一、气动塑料球阀 概述

气动塑料球阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强，应用范围广
材质卫生无毒、耐磨损、容易拆卸，维护简单易行

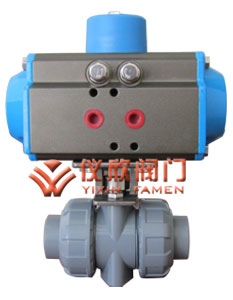

气动塑料球阀	气动塑料球阀外形尺寸图

二、气动塑料球阀 规格参数

空气驱动	压缩空气4-6bar(可带手轮)
公称通径	15～100mm
公称压力	1.0～1.6Mpa
适用温度	0～+60℃
连接方式	法兰、螺纹、由令
阀结构	一体、三通L、三通T
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP
密封材质	PTFE
适用介质	PVC兼容的食品工业化学溶剂
可选附件	限位开关、定位器、电磁阀、减压阀

三、气动塑料球阀 外形尺寸

通径(mm)	英寸″	尺寸（mm）
		L	L1	L2	D1	D2	D3	D4	D5
15	1/2	112	60	16	13	20.1	20.3	31	45
20	3/4	132	73	19	18	25.1	25.3	37	55
25	1	144	78	22	23	32.1	32.3	44	66
32	1 1/4	165	87	26	30	40.1	40.3	54	82
40	1 1/2	171	92	31	38	50.1	50.3	65	98
50	2	200	112	38	48	63.1	63.3	79	120
65	2 1/2	273	136	44	61	75.1	75.3	92	140
80	3	303	158	51	69	90.1	90.3	108	160
100	4	326	176	61	99	110.1	110.4	146	225
