气动超薄球阀|气动对夹球阀

一、气动超薄球阀 概述

气动超薄球阀(气动对夹球阀)是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品采用支架与执行机构连接，具有结构紧凑体积小，重量轻，摩擦力小， 回差小，动作平稳可靠等优点。气动超薄球阀被广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

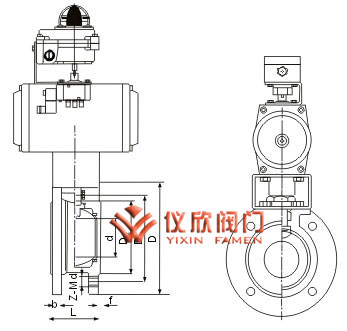

气动超薄球阀	气动超薄球阀尺寸图

二、气动超薄球阀 技术参数

阀类	传动方式	连结形式	结构形式	密封面	公称压力（MPa）	阀体材料
球阀	6-气动 6s-气动带手动	对夹式	浮动球直通	F-氟塑料 H-合金钢 PPL	1.6 2.5 4.0 6.4	按表内阀体 材料代号
公称通径DN(mm)		15-150
材料\材料代号		C		P		R
主 要 零 件	阀体	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯 对位聚苯
	填料	聚四氟乙烯 柔性石墨
适 用 工 况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-28℃～250℃
控制型式		双作用/单作用
作用型式		切断/调节
输入信号		电信号：0～10mA、-4～10mA 气信号20～100kPa
回信电压		AC220V/DC24V
工作介质		净化压缩压气
执行器	型号	63RA系列、AW系列
	气源压力	0.3～0.7MPa

三、超短气动球阀 安装尺寸

公称通径DN(mm)	尺 寸(mm)
	L	D	D1	D2	B	F	Z-φd
15	35	95	65	45	14	2	4-M12
20	38	105	75	55	14		4-M12
25	42	115	85	65	14		4-M12
32	50	135	100	78	16		4-M16
40	60	145	110	85	16		4-M16
50	70	160	125	100	16	3	4-M16
65	95	180	145	120	18		4/8-M16
80	118	190	160	135	20		8-M16
100	140	215	180	155	20		8-M16
125	175	245	210	185	22		8-M16
150	210	280	240	210	24		8-M20
