氣動保溫球閥

一、氣動保溫球閥 概述

氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
氣動保溫球閥技術規范：
設計標準：ASME B 16.34 GB/T12224
結構長度：ASME B 16.10 GB/T12221
連接法蘭：ASME B 16.5、JB/T 79
驅動方式：手動、電動、氣動
試驗和檢驗：JB/T9092 API 598
適用介質：重油、膠類等易凝固介質

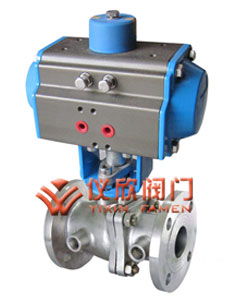

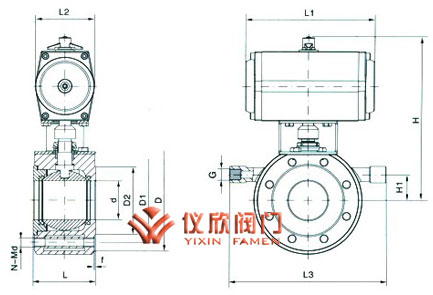

氣動保溫球閥	氣動保溫球閥尺寸圖

二、氣動保溫球閥 技術規范

設計依據		GB標準
設計標準		GB/12237
結構 長度	法蘭 連接	華爾士公司標準
連接法蘭尺寸		GB/9113、JB/T79
試驗和檢驗		JB/T9002

三、氣動保溫球閥 主要零件材質表

序號	零件名稱	材質
		C	D	R
1	閥蓋	WCB	ZG1C/18Ni9Ti	ZG1Cr18Ni12M2Ti
2	墊片	PTFE	PTFE	PTFE
3	閥座	PTFE	PTFE	PTFE
4	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥座	PTFE	PTFE	PTFE
6	夾套閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	35	1Cr18Ni9i	1Cr18Ni12Mo2Ti
8	閥桿	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	墊片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	襯套	PTFE	PTFE	PTFE
12	彈墊	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	墊片	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺母	35	1Cr18Ni9Ti	1Cr18N19Ti
15	連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	連接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	位置指示器	塑料	塑料	塑料

四、氣動保溫球閥 外形連接尺寸

公稱通徑	外形尺寸							連接法蘭尺寸
	d	L	L1	L2	L3	H	H1	G	D	D1	D2	f	N-Md
15	14	35	140,178	62/75	150	170/176	15	1/2″	90	65	45	2	4-M14
20	19	38	140/178	62/75	160	175,181	20	1/2″	100	75	55	2	4-M14
25	25	42	140/214	62/91	190	180/214	20	1/2″	110	85	65	2	4-M14
32	29	50	164/214	75/91	210	215/243	25	1/2″	130	100	78	3	4-M18
40	38	60	164/246	75/101	230	225/263	30	1/2″	145	110	85	3	4-M18
50	48	70	190/295	91/112	250	248/274	30	1/2″	160	125	100	3	4-M18
65	64	95	210/295	101/112	270	258/284	45	1/2″	180	145	120	3	4/8-M18
80	76	118	247/395	112/139	300	300/326	50	1/2″	190	160	135	3	8-M18
100	95	140	276/478	127/176	340	315/370	70	1″	215/230	180/190	155/160	3	8-M18/20
125	112/118	175/195	348/562	159/206	360	375/440	80	1″	245/270	210/220	185/188	3	8-M18/24
150	135/150	210/260	378/724	176/228	420	428/500	95	1″	280/300	240/250	210/218	3	8-M22/24
