GIQ气动真空蝶阀

一、气动真空蝶阀 用途和使用范围

GIQ气动真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流。气动真空蝶阀适用 介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。
GIQ系列气动真空蝶阀主要性能：
● 漏率：≤1.3×10-9Pa.M3/S；
● 适用压力范围：1.3×10-5Pa～3×105Pa;
● 工作温度：氟橡胶-25℃～+150℃；
● 安装位置：任意；
● 气源压力：0.4－0.6Mpa；
● 阀板两侧压力差与阀门开、关无关；
● 寿命：≥10000次。

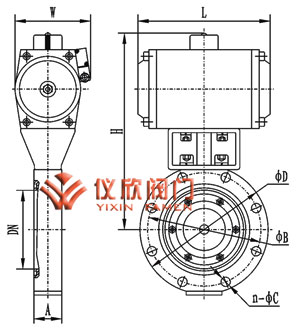

气动真空蝶阀	气动真空蝶阀结构图

二、气动真空蝶阀 特点及主要零件材料

以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。
特点：
● 阀门能承受正压力；
● 阀杆不上下窜动；
● 气缸采用1/4旋转式气缸，角度可调 1°～5°。
主要零件材料：
体、杆、板　　　不锈钢、碳钢镀镍； 密封件　　　　 氟橡胶、氟橡胶

三、气动真空蝶阀 外形连接尺寸

型号	DN	D	D0	B	N	C	H	L	E
GIQ-32	32	90	70	22	4	9	187	158	58
GIQ-40	40	100	80	22	4	9	197	158	58
GIQ-50	50	110	90	22	4	9	207	158	58
GIQ-63	63	130	110	28	4	9	227	158	58
GIQ-80	80	145	125	28	8	9	242	158	58
GIQ-100	100	165	145	28	8	9	262	158	58
GIQ-125	125	200	175	34	8	11	323	172	70
GIQ-160	150	225	200	34	8	11	348	172	70
GIQ-200	200	285	260	40	12	11	450	197	97
GIQ-250	250	335	310	45	12	11	525	248	117
GIQ-320	300	425	395	50	12	14	622	248	117
GIQ-400	400	510	480	60	16	14	733	295	138
GIQ-500	500	610	580	70	16	14	900	360	159
GIQ-600	600	750	720	80	20	14	980	370	174
GIQ-800	800	920	890	100	24	14	1220	410	240
GIQ-1000	1000	1120	1090	120	32	14	1594	580	300
GIQ-1250	1250	1440	1404	150	36	19	2050	736	390
