气动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。气动对夹蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触，解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。气动对夹蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
 |
 |
| 气动对夹式弹性硬密封蝶阀 | 气动对夹式弹性硬密封蝶阀 |
1、气动对夹蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
| 公称通径DN（mm） | 50-1200 | |||
|---|---|---|---|---|
| 公称压力PN（MPa) | 1.0 | 1.6 | ||
| 公称压力PS（MPa) | 强度试验 | 1.5 | 2.4 | |
| 密封试验 | 1.1 | 1.76 | ||
| 材料\材料代号 | C | P | R | |
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 四氟 不锈钢 | |||
| 填料 | 四氟 柔性石墨 | |||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -40℃～200℃（超该温度范围；订货时请注明） | |||
| 执行器 | 型号 | GT系列、SW系列、BAW系列 | ||
| 气源压力 | 0.4-0.7Mpa | |||

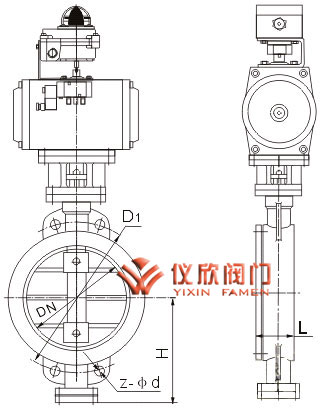

| 公称通径DN(mm) | 尺寸(mm) | 执行器型号 | |||
|---|---|---|---|---|---|
| L | D1 | H | Z-Φd | ||
| 50 | 43 | 125 | 82 | 4-18 | GT63/GT83K |
| 65 | 46 | 145 | 95 | 8-18 | GT83/GT83K |
| 80 | 49 | 160 | 108 | 8-18 | GT83/GT110K |
| 100 | 56 | 190 | 125 | 8-23 | GT110/GT127K |
| 125 | 64 | 220 | 138 | 8-25 | GT127/GT160K |
| 150 | 70 | 250 | 198 | 8-25 | GT127/GT160K |
| 200 | 71 | 310 | 236 | 12-25 | GT160/GT190K |
| 250 | 76 | 370 | 276 | 12-30 | GT190/GT210K |
| 300 | 83 | 430 | 308 | 16-30 | GT210/BAW17S |
| 350 | 92 | 490 | 340 | 16-34 | BAW17/BAW20S |
| 400 | 102 | 550 | 374 | 16-34 | BAW17/BAW20S |
| 450 | 114 | 600 | 384 | 20-34 | BAW17/BAW20S |
| 500 | 127 | 660 | 448 | 20-41 | BAW17/BAW20S |
| 600 | 154 | 770 | 490 | 20-41 | BAW20/BAW28S |
| 700 | 165 | 875 | 542 | 24-48 | BAW28/BAW28S |
| 800 | 190 | 990 | 607 | 24-48 | BAW28/BAW35S |
| 900 | 203 | 1090 | 665 | 28-54 | BAW28/BAW35S |
| 1000 | 216 | 1210 | 731 | 28-58 | BAW35/BAW40S |
| 1200 | 254 | 1420 | 842 | 32-58 | BAW35/BAW40S |
订货须知：
1、请在订货时提供详细口径规格、交货地址、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电时常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），可选防爆型。
