H41升降式止回閥

一、H41升降式止回閥 主要用途

升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

二、H41升降式止回閥 結構與特點

1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用套使用。

H41升降式止回閥 WCB	H41升降式止回閥 304

三、H41升降式止回閥 應用范圍

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

四、H41升降式止回閥 主要零件材料及主要用途

閥體	閥蓋	閥瓣	閥座	適用介質	適用溫度 (≤℃)
WCB		WCB+D507Mo	WCB+D577	水、油品、蒸汽	425
ZG1Cr18Ni9Ti		0Cr18Ni9+ Stellite12	0Cr18Ni9+ Stellite6	銷酸類	200
ZG1Cr18Ni2Mo2Ti		CF8M+Stellite12	ZG1Cr18Ni2Mo2Ti	磷酸、醋酸類、混酸	200
ZG00Cr17Ni14Mo2		CF3M+Stellite12	CF3M+Stellite6	尿素、甲銨液、磷酸	200
ZG1Cr5Mo		ZG1Cr5Mo+ Stellite12	ZG1Cr5Mo+ Stellite6	水、油品、蒸汽	550

五、H41升降式止回閥 主要外形尺寸和連接尺寸

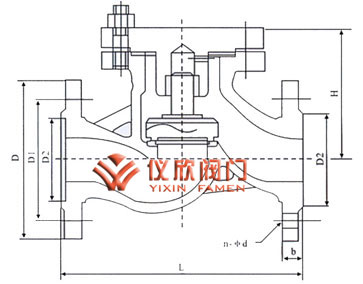

H41升降式止回閥尺寸圖	H41升降式止回閥尺寸圖

DN	L	D	Dl	D2	b	Z一φd	H	WT(Kg)
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161
15	130	95	65	45	14	4一φ14	77	3
20	150	105	75	55	14	4一φ14	77	4
25	160	115	85	65	14	4一φ14	80	5
32	180	135	100	78	16	4一φ18	85	7
40	200	145	110	85	16	4一φ18	95	9
50	230	160	125	100	16	4一φ18	105	10
65	290	180	145	120	18	4一φ18	120	20
80	310	195	160	135	20	8一φ18	130	30
100	350	215	180	155	20	8一φ18	140	39
125	400	245	210	185	22	8一φ18	155	50
150	480	280	240	210	24	8一φ23	180	70
200	600	335	295	265	26	12一φ23	211	231
250	730	405	355	320	30	12一φ25	260	25l
300	850	460	410	375	34	12一φ25	323	395
DN	L	D	Dl	D2	b	Z一φd	H	WT(Kg)
H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251
15	130	95	65	45	16	4一φ14	100	3．4
20	150	105	75	55	16	4一φ14	105	5
25	160	115	85	65	16	4一φ14	120	5．7
32	180	135	100	78	18	4一φ18	130	9．1
40	200	145	110	85	18	4一φ18	135	11．8
50	230	160	125	100	20	4一φ18	149	14．4
65	290	180	145	120	22	8一φ18	160	23
80	310	195	160	135	22	8一φ18	169	30
100	350	230	190	160	24	8一φ23	194	44
125	400	270	220	180	28	8一φ25	222	65
150	480	300	250	218	30	8一φ25	255	99
200	600	360	310	278	34	12一φ25	305	190
250	730	425	370	332	36	12一φ30	355	323
300	850	485	430	390	40	16一φ30	410	450

通徑DN	L	D	D1	D2	D6	b	Z一φd	H	WT(Kg)
H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401
15	130	95	65	45	40	16	4一φ14	100	4
20	150	105	75	55	51	16	4一φ14	105	5．5
25	160	115	85	65	58	16	4一φ14	120	6
32	180	135	100	78	66	18	4一φ18	130	12
40	200	145	110	85	76	18	4一φ18	135	14
50	230	160	125	100	88	20	4一φ18	149	18
65	290	180	145	120	110	22	8一φ18	160	27
80	310	195	160	135	121	22	8一φ18	169	36
100	350	230	190	160	150	24	8一φ23	194	50
125	400	270	220	188	176	28	8一φ25	225	75
120	480	300	250	218	204	30	8一φ25	255	119
200	600	375	320	282	260	38	12一φ30	305	217
250	730	445	385	345	313	42	12一φ34	360	365
300	850	510	450	408	364	46	12一φ34	415	310
通徑DN	L	D	D1	D2	D6	b	Z一φd	H	WT(Kg)
H41H一64 H4lY一64 H41Y一64P H41Y一64R H41Y一641
15	210	105	75	55	40	18	4一φ14	100	7
20	230	125	90	68	51	20	4一φ18	110	ll
25	230	135	100	78	58	22	4一φ18	125	13
32	260	150	110	82	66	24	4一φ23	140	14
40	260	165	125	95	76	24	4一φ23	168	20
50	300	175	135	105	88	26	4一φ23	170	23
65	340	200	160	130	110	28	8一φ23	188	37
80	380	210	170	140	121	30	8一φ23	205	46
100	430	250	200	168	150	32	8一φ25	230	68
125	500	295	240	202	176	36	8一φ30	230	89
150	550	340	280	240	204	38	8一φ34	265	131
200	650	405	345	300	260	44	12一φ34	310	235
