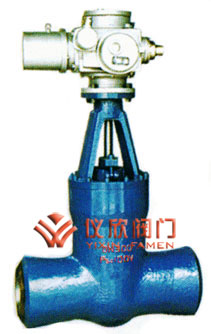

Z960Y高溫高壓電站閘閥
一、Z960Y高溫高壓電站閘閥 產品引用標準
● 制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
● 結構長度按E101的規定或按用戶提供尺寸
● 焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
 |
 |
Z960Y高溫高壓電站閘閥 |
Z960Y高溫高壓電站閘閥 |
二、Z960Y高溫高壓電站閘閥 主要零件材料
| 零件名稱 |
材料牌號 |
| 閥體 |
WCB |
WC6 |
WC9 |
| 閥板 |
WCB |
WC6 |
WC9 |
| 閥蓋 |
25 |
12Cr1Mo1VA |
| 閥桿 |
1Cr17Ni2 |
20Cr1Mo1VA |
| 閥座 |
25 |
12Cr1Mo1VA |
| 密封環 |
S軟鋼(增強柔性石墨) |
S軟鋼 |
F軟鋼 |
| 填料 |
增強柔性石墨 |
| 支架Yoke |
WCB |
WCB或WC6 |
| 閥桿螺母 |
45(ZCuZn25A16Fe3Mn3) |
| 四開環 |
1Cr13 |
20Cr1MoVA |
|
三、Z960Y高溫高壓電站閘閥 性能規范
產品型號
公稱壓力PN(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
| 強度試驗 |
密封試驗/上密封實驗 |
| Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽 |
| Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
| Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 |
| Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
四、Z960Y高溫高壓電站閘閥 主要外形尺寸
| 公稱通徑DN |
主要外形尺寸和連接尺寸(mm) |
電動裝置 |
重量(kg) |
| d |
L |
H |
L1 |
L2 |
| Z960Y-250 |
| 100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
| 125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
| 175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
| 225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
| 300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
| Z960Y-320 |
| 100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
| 125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
| 150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
| 175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
| 225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
| Z960Y-P54100V |
| 175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
| 225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
| 250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
| 300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
| Z960Y-P54170V |
| 125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
| 225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
| 300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
| 325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
| 350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
