100A角型定水位阀

一、100A角型定水位阀 概述

100A角型定水位阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室，当液面达到设定位置时，浮球导阀关闭，上腔压力大于下腔，阀门关闭，即停止供水；当液面下降超过预设位置，浮球导阀开启，上腔压力小于下腔压力，阀门开启，阀门向池内供水。角型定水位阀安装方便，可省去管道弯头，节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠，成本低。浮球可随水池的高度和距度安装。

100A角型定水位阀	100A角型定水位阀尺寸图

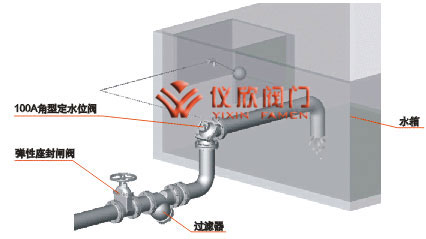

二、100A角型定水位阀　安装示意图

三、100A角型定水位阀　主要连接尺寸

公称通径 （mm）	尺 寸（mm）
	H
50	125
65	145
80	155
100	175
125	200
150	225
200	275
250	325
300	375
