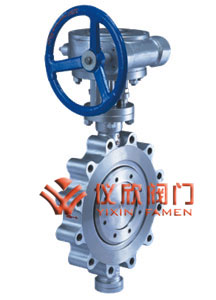

D373H凸耳式硬密封美標蝶閥

一、D373H凸耳式硬密封美標蝶閥 用途及特點

美標蝶閥是我公司技術人員研制開發(fā)的新一代高性能產品，其性能已處于國 內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵冶金、石油、化工、電 力等工業(yè)管道上作截斷或調節(jié)介質流量用。 美標蝶閥采用三維偏心斜錐形閥座密封副，蝶板密封采用新型金屬片與彈性 材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密 封面摩擦阻力小，關閉是具有越關越緊功能，這樣密封性能可靠，開啟確保 密封面完全脫離接觸，保證了密封面不受損傷。 美標蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點， 且在高曙 下能正常使用，克服了其它類型閥門在高溫下使用時因熱膨脹而容易泄漏的 缺點。
該蝶閥根據使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐沖 刷、耐腐蝕、使用壽命長。 的更加耐壓牢固。

法蘭式	凸耳式	對夾式

二、D373H凸耳式硬密封美標蝶閥 采用標準

設計標準 :API609-83
法蘭連接尺寸:ANSI B 16.5
結構長度 :ANSI B 16.10-1992
壓力試驗:API 598-82

三、D373H凸耳式硬密封美標蝶閥 主要技術參數

公稱通徑	Dn（in）	2″-36″	2″-36″
公稱壓力	PN（MPa）	150Lb	300Lb
試驗壓力Ps（MPa）	強度試驗	3.0	7.5
	密封試驗	2.2	5.5
適用介質	水、蒸汽、郵品、酸堿類、海水等
適用溫度	-40～425℃

四、D373H凸耳式硬密封美標蝶閥 主要零件材質

名稱	材料
閥體	WCB、CF8、CF8M
閥板	WCB、CF8、CF8M
軸桿	304、316、1Cr13
密封圈	316、304
填料	柔性石墨、氟塑料

五、D373H凸耳式硬密封美標蝶閥 主要外形及連接尺寸表

美標蝶閥 美標815W系列

公稱通徑		結構長度 （標準值）		外形尺寸 （參考值）		連接尺寸 （標準值）					參考重量 （kg）
		L	L1	H	H0	D	D1	D2	M	Z-d
2"	50	43	108	110	345	152	120.5	92	M18	4-19	9
3"	80	49	114	125	380	190	152.5	127	M18	4-19	11
4"	100	56	127	145	415	229	190.5	157	M18	8-19	13
5"	125	64	140	165	455	254	216	186	M20	8-22	16
6"	150	70	140	175	545	279	241.5	216	M20	8-22	26
8"	200	71	150	210	645	343	298.5	270	M20	8-22	34
10"	250	76	160	250	695	406	362	324	M24	12-25	51
12"	300	86	178	285	830	483	432	381	M24	12-25	72
14"	350	92	190	320	900	533	476	413	M27	12-29	106
16"	400	102	216	355	980	597	540	470	M27	16-29	133
18"	450	114	222	380	1030	635	578	533	M30	16-32	176
20"	500	127	229	415	1110	699	635	584	M30	20-32	190
24"	600	154	267	475	1305	813	749.5	692	M33	20-35	394
30"	750	165	292	580	1525	985	914	857	M33	28-35	476
32"	800	190	318	630	1585	1060	978	914	M39	28-41	618
36"	900	203	330	680	1765	1168	1085	1022	M39	32-41	762

美標蝶閥 美標815L系列

公稱通徑		結構長度 （標準值）	外形尺寸 （參考值）		連接尺寸 （標準值）				參考重量 （kg）
		L	H	H0	D1	D2	M	Z-d
6"	150	70	175	545	241.5	216	M20	8-22	28
8"	200	71	210	615	298.5	270	M20	8-22	36
10"	250	76	250	695	362	324	M24	12-25	53
12"	300	86	285	830	432	381	M24	12-25	74
14"	350	92	320	900	476	413	M27	12-29	110
16"	400	102	355	980	540	470	M27	16-29	138
18"	450	114	380	1030	578	533	M30	16-32	180
20"	500	127	415	1110	635	584	M30	20-32	196
24"	600	154	475	1305	749.5	692	M33	20-35	400
30"	750	165	580	1525	914	857	M33	28-35	482
36"	900	203	680	1765	1085	1022	M39	32-41	488

美標蝶閥 美標830W系列

公稱通徑		結構長度 （標準值）		外形尺寸 （參考值）		連接尺寸（標準值）					參考重量（kg）
		L	L1	H	H0	D	D1	D2	M	Z-d
2"	50	43	108	110	345	165	127	92	M18	8-19	9	20
3"	80	49	114	125	380	210	168	127	M20	8-22	12	29
4"	100	56	127	145	415	254	200	157	M20	8-22	13	35
5"	125	64	140	165	455	279	235	186	M20	8-22	18	40
6"	150	70	140	175	545	318	270	216	M20	12-22	28	81
8"	200	71	150	210	645	381	330	270	M24	12-26	37	94
10"	250	76	160	250	695	445	387	324	M27	16-29	56	158
12"	300	86	178	285	830	521	451	381	M30	16-32	79	183
14"	350	92	190	320	900	584	514	413	M30	20-32	116	239
16"	400	102	216	355	980	648	571	470	M33	20-35	146	302
18"	450	114	222	380	1030	711	628	533	M33	24-35	193	346
20"	500	127	229	415	1110	775	686	584	M33	24-35	209	434
24"	600	154	267	475	1305	914	813	692	M39	24-41	433	638
30"	750	165	292	580	1525	1092	997	857	M45	28-49	523	788
36"	900	203	330	680	1765	1270	1168	1022	M50	32-53	838	1146

美標蝶閥 美標830L系列

公稱通徑		結構長度 （標準值）	外形尺寸 （參考值）		連接尺寸 （標準值）				參考重量（kg）
		L	H	H0	D1	D2	M	Z-d
6"	150	76	175	545	270	216	M20	12-22	29
8"	200	89	210	615	330	270	M24	12-26	38
10"	250	114	250	695	387	324	M27	16-29	58
12"	300	114	285	830	451	381	M30	16-32	81
14"	350	127	320	900	514	413	M30	20-32	119
16"	400	140	355	980	591	470	M33	24-35	149
18"	450	152	380	1030	628	533	M33	24-35	198
20"	500	152	415	1110	686	584	M33	24-35	215
24"	600	178	475	1305	813	692	M39	24-41	436
30"	750	229	580	1525	997	857	M45	28-49	528
36"	900	241	680	1765	1168	1022	M50	32-52	843
